BM-ICS-14A型皮带秤

BM-ICS-14A型皮带秤

所属分类：  BM-ICS-14A型

详细描述：BM-ICS-14A型秤架采用四托辊直接承重式结构；四只高精度拉式称重传感器；维护保养轻松方便。主要适用于现场工艺要求高或需要进行贸易结算的行业现场。...

应用范围： 适用所有物料的计量称重，如建材、冶金、化工、饲料等行业。

主要功能： 产量监控， 生成报表，实时视频监控，自动报警等。

精度范围： 计量精度0.125-1.0%，可根据实际需要配置。

工作流程：

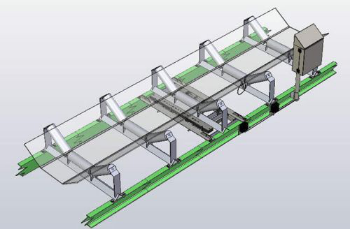

称重桥架安装于皮带输送机架上，当物料经过时，计量托辊检测到皮带输送机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。

产品组成： 秤架，进口称重传感器，测速传感器，称重仪表，校验装置以及产量远程监控系统，软件。

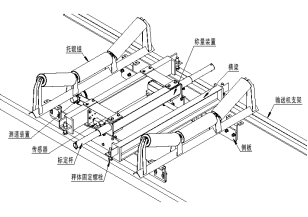

BM-ICS-14A型皮带秤秤架

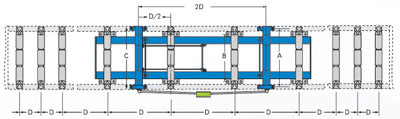

【产品介绍】：BM-ICS-14A型秤架四托辊全悬浮式称重结构。没有耳轴支点和可移动部件，不受非垂直力以外的各种侧向力和水平力干扰（包括托辊摩擦力、皮带及物料运行的水平分力），减少边界效应误差，对称重需要测量的垂直力量感应更迅速、更精确。特点

1. 全悬浮式结构；
   2、无耳轴支点和运动部件；

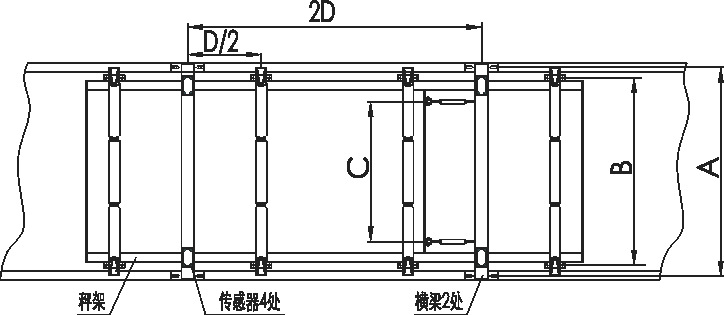

   3、配有4只拉式传感器直接吊在横梁上；
   4、物料通过的重量直接作用在传感器上；
   5、皮带秤计量受自身结构影响基本为零；
   6、安装方便，只需八个螺栓安装固定；

适用范围

适用于需要贸易结算或要求计量精度高的场合。

【称重仪表】

◆综合精度：±0.01%；

◆显示器为四行屏幕显示，显示瞬时流量、累计量、皮带机运行参数；

◆滚动菜单，可作参数输入设定中文显示，操作简单；

◆多种标定方法，可自动零点和间隔，自动零点跟踪；

◆通讯接口（可选）：标准RS~232C、RS485接口。

◆如有需要，可提供MODBUS、以太网通讯等功能。

◆可以设定的流量，软件PID调节，实现DCS自动配料系统控制；

◆多路输入输出端口；

◆打印接口（打印机可选）.

◆调试方便：中文菜单，自动零点校准、自动间隔校准、故障自诊断.

◆数据远传：

a模拟量：实时流量通过电流信号（4－20mA，可选），累计量通过脉冲信号输出至远方

b数字：通过通讯的方式将所有数据传至上位机；

◆故障报警：高流量报警、低流量报警、停机报警、外报警等多种报警信号；

◆通讯功能：标准RS232和标准RS485接口，波特率可调，地址可设置，可以多台仪表进行联网；

◆称重仪表有面版嵌入式和壁挂式两种，可满足各种现场的不同要求。

【称重传感器】

我公司选用的称重传感器为电阻应变片式拉（压）力传感器。

◆非线性：小于额定输出的0.05%；

◆重复性：小于额定输出的0.03%；

◆滞后：小于额定输出的0.03%；

◆温度灵敏度：零值时为±0.003%/℃ 满值时为±0.004%/℃

◆安全过载：150%

【测速传感器】

◆连接在专用的测速装置上，可消除通常测速装置中摩擦轮与皮带间因打滑所产生的误差；

◆密闭外壳，具有良好的屏蔽性，封闭性能好，适用于户外安装；

◆无碳刷式脉冲发生器，不需调整、校准、无需维修；

◆最新的软连接技术，更有效地保证了测速精度；

◆测速范围：0.05-4.0m/s

【测速滚筒(装置)】

精密的测速滚筒(装置)安装在输送机架上，保持和输送机同步运转。
