BM-ICS-17B型皮带秤

BM-ICS-17B型皮带秤

详细描述：BM-ICS-17B型称重桥架在单杠杆上装有2组托辊，采用两只拉式传感器中间支承，外侧支承采用无磨擦耳轴支点。有效克服偏载对精度的影响，这种封闭装置可以防震、防潮、防腐及防止物料堆积，因而在恶劣的环境中不发

17B秤架配有两组托辊，秤架仅为17A的一半，一般用于较长的输送皮带上，输送机倾角也应≤17°。

应用范围： 适用于煤炭、电厂、冶金、建材、化工、港口和码头等行业。

主要功能： 具有控制物料流量、对物料进行称重、流量,带速报警等功能。

精度范围： 计量精度≤±1%，可根据实际需要配置。

产品组成： 秤架，传动装置，称重装置，称重传感器等。

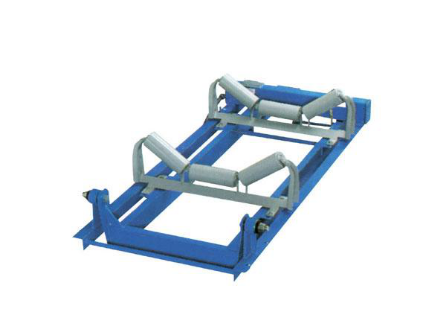

BM-ICS-17B型皮带秤秤架

产品介绍：BM-ICS-17B型称重桥架在单杠杆上装有2组托辊，采用两只拉式传感器中间支承，外侧支承采用无磨擦耳轴支点。有效克服偏载对精度的影响，这种封闭装置可以防震、防潮、防腐及防止物料堆积，因而在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。

特点

1、杠杆式结构
2、两只拉式传感器连接主副秤架

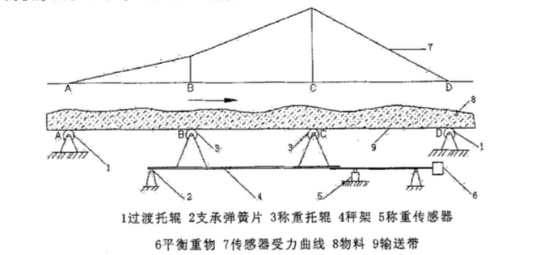

3、物料通过的重量通过杠杆原理作用传到传感器上
4、外侧支撑采用无摩擦橡胶耳轴，精确度高、耐腐、抗震
5、主梁采用矩形钢管，刚性高、自重轻，减少物料堆积和零点漂移
6、高精度电阻应变片式传感器安装于受拉位置，保证稳定性，减少非线性误差

7、结构特色同ICS17A型秤架，但是秤架仅为17A一半；

适用范围

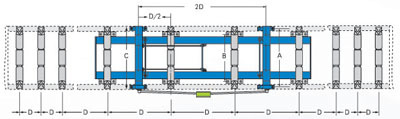

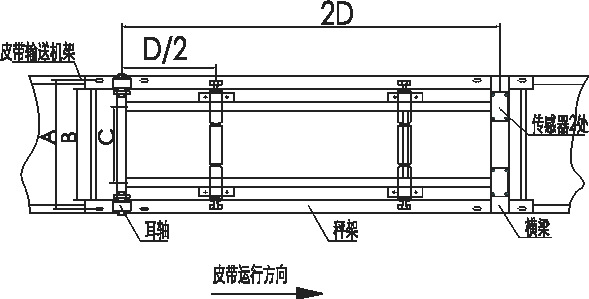

一般用于较长的输送皮带上，D一般为1200mm，安装的输送机倾角应≤17°；
另：如果输送机较短，还可以采用一组托辊的ICS-17B型秤（ICS-17B1），秤体长度为17B的一半，而且计量精度不变。

称重仪表

◆综合精度：±0.01%；

◆显示器为四行屏幕显示，显示瞬时流量、累计量、皮带机运行参数；

◆滚动菜单，可作参数输入设定中文显示，操作简单；

◆多种标定方法，可自动零点和间隔，自动零点跟踪；

◆通讯接口（可选）：标准RS~232C、RS485接口。

◆如有需要，可提供MODBUS、以太网通讯等功能。

◆可以设定的流量，软件PID调节，实现DCS自动配料系统控制；

◆多路输入输出端口；

◆打印接口（打印机可选）.

◆调试方便：中文菜单，自动零点校准、自动间隔校准、故障自诊断.

◆数据远传：

a模拟量：实时流量通过电流信号（4－20mA，可选），累计量通过脉冲信号输出至远方

b数字：通过通讯的方式将所有数据传至上位机；

◆故障报警：高流量报警、低流量报警、停机报警、外报警等多种报警信号；

◆通讯功能：标准RS232和标准RS485接口，波特率可调，地址可设置，可以多台仪表进行联网；

◆称重仪表有面版嵌入式和壁挂式两种，可满足各种现场的不同要求。

【称重传感器】

我公司选用的称重传感器为电阻应变片式拉（压）力传感器。

◆非线性：小于额定输出的0.05%；

◆重复性：小于额定输出的0.03%；

◆滞后：小于额定输出的0.03%；

◆温度灵敏度：零值时为±0.003%/℃ 满值时为±0.004%/℃

◆安全过载：150%

   【测速传感器】

◆连接在专用的测速装置上，可消除通常测速装置中摩擦轮与皮带间因打滑所产生的误差；

◆密闭外壳，具有良好的屏蔽性，封闭性能好，适用于户外安装；

◆无碳刷式脉冲发生器，不需调整、校准、无需维修；

◆最新的软连接技术，更有效地保证了测速精度；

◆测速范围：0.05-4.0m/s

   【测速滚筒(装置)】

精密的测速滚筒(装置)安装在输送机架上，保持和输送机同步运转。
